Detector de Humo por Haz Reflejado / Direccionable / Compatible con paneles Direccionables Fire-Lite

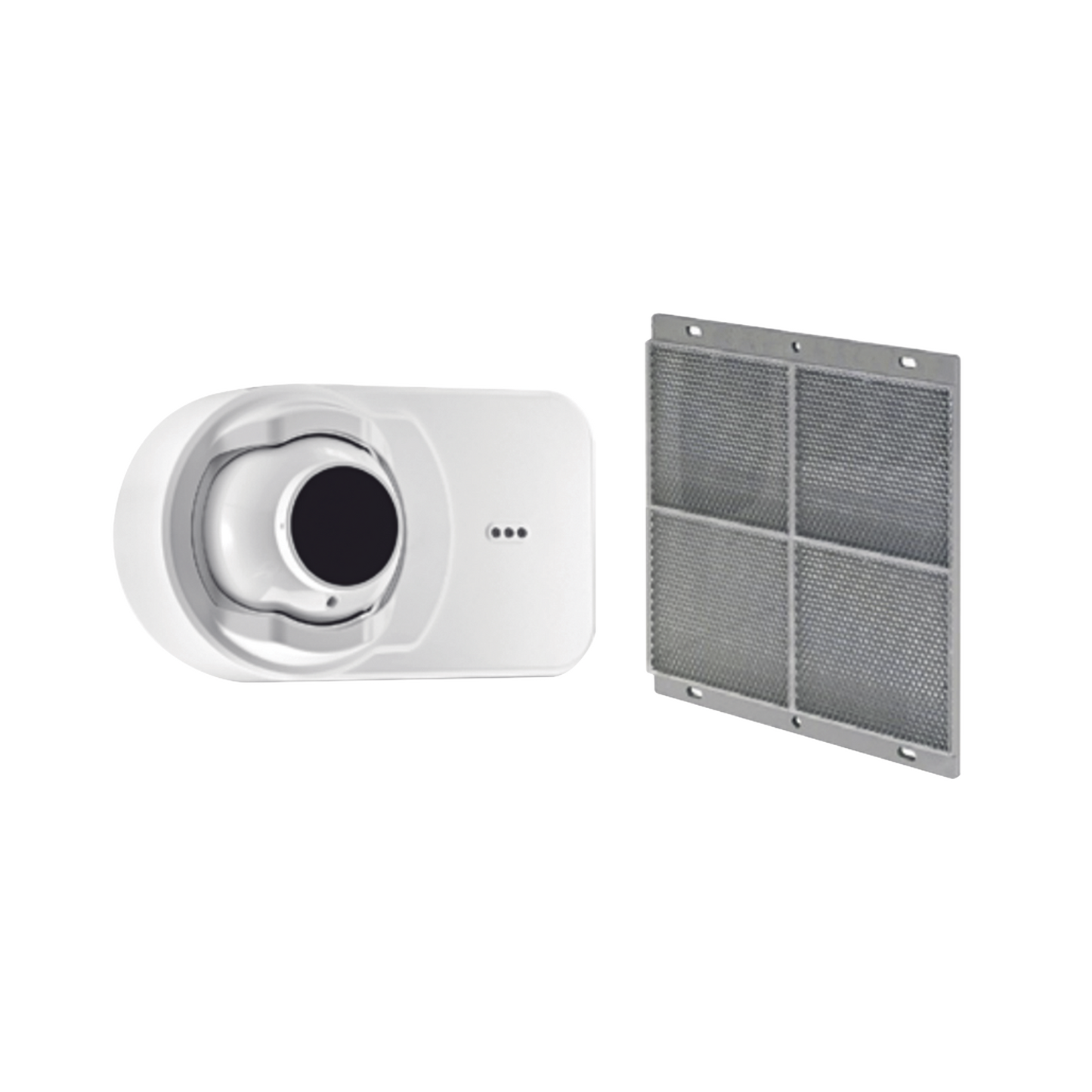

El OSI-RI-FL es un detector de humo de haz óptico lineal de tipo reflector direccionable inteligente. Es especialmente adecuado para proteger grandes áreas abiertas con techos altos, donde los detectores de humo tipo spot son difíciles de instalar y mantener. Las aplicaciones ideales incluyen almacenes, atrios, suspensiones de aeronaves, estadios deportivos y salas de conciertos. El haz opera principalmente sobre el principio de oscurecimiento de la luz utilizando infrarrojos. El detector OSI-RI-FL es un transmisor / receptor combinado que se puede conectar directamente a un circuito detector inteligente en modo LiteSpeed® o CLIP.

Los OSI-RI-FL están Limitados a la cantidad que la corriente que un panel Fire-Lite puede entregar. Un detector en espera puede consumir hasta 20mA y en Alarma 22ma. Esto limita a cualquier panel de Fire-Lite a usar 5 detectores por Loop. Obviamente la cantidad de detectores pude oscilar entre 4 y 5 dependiendo de las condiciones de cableado. En un cableado optimo no puede exceder de 5 dispositivos OSIRIFL por Loop.

Caracteristicas:

• Unidad combinada transmisor / receptor
• Carcasa / tapa para pintar• Amplio campo de visi ón de 12 °
• Alineaci ón de haz rápida, fácil e intuitiva indicada por direccional Flechas led
• La cobertura de largo alcance de 16-328 pies (5-100 m) es estándar; no se requiere un kit separado de largo alcance
• Altamente resistente al movimiento de edificios; tolera +/- 1 ° movimiento
• Resistente a fuentes de luz fuertes; no alarma cuando está saturado por la luz del sol
• Resistente a la intrusi ón de objetos s ólidos.
• Ajustes de nivel de umbral de sensibilidad automática y compensaci ón de deriva
• Ajuste de haz horizontal de 50 ° y vertical de 20 °
• Calentador de imagen incorporado
• Estaci ón de prueba remota capaz de realizar pruebas de humo simuladas electr ónicamente desde el nivel del suelo
• Indicadores LED de estado visible desde la parte frontal e inferior
• Bloques de terminales extraíbles enchufables
• Kit de calentador opcional disponible para el reflector

Especificaciones

Voltaje de operaci ón: Nominal 24VDC
Máximo 32 VDC
Mínimo 15 VDC
Corriente máxima en standby:

13 mA @ 32 VDC
14 mA @ 24 VDC
20 mA @ 15 VDC

Corriente máxima en alarma:

22 mA @ 32 VDC
15 mA @ 24 VDC
22 mA @ 15 VDC

Comparativa OSIRIFL vs OSID

Pasos de alineaci ón
